一、消防信號蝶閥的概述

      消防信號蝶閥是消防工程中ZS系列自動噴水滅火系統的控制閥，是一種蝸輪傳動對夾式帶有啟閉信號裝置的蝶閥，具有顯示滅火裝置水源啟閉狀態功能。該產品按國家標準生產，具有結構簡單，操作簡便，密封性能好，關閉靈活，啟閉顯示位置準確、可靠、防潮等特點。

二、消防信號蝶閥的性能特點

   1、上海中美閥門生產的消防信號蝶閥執行國家標準生產，產品的密封試驗強度試驗及電器性能可靠性試驗要求均遠高于普通閥門，因此可確保使用安全可靠。

   2、該信號蝶閥采用獨特的同軸式結構，使蝶閥運動和輸出信號實現同軸控制消除了累計誤差影響，準確反映閥門啟閉狀態，該產品連接信號的輸出開關兩個幾何位置的信號，也可以根據用戶要求實現啟閉連續信號的輸出。

   3、采用尼龍、聚四氟乙烯、耐腐蝕合金等不同覆層，耐腐蝕性能大大提高，可滿足不同介質的化學物理特征需要。

   4、產品外表造型美觀，全部采用噴塑涂層，使產品防腐性能大大提高。

   5、先進的無銷連接技術，使密封性能更可靠，使用壽命長，維修方便，可長期保持零泄漏。

   6、電器開關箱為全封閉結構，殼體結合部位均設有密封圈，因此可直接使用于戶外。

   7、信號裝置內部接線已完成，客戶安裝使用時，不用打開箱蓋，直接使用隨產品附帶的專用接線插頭即可。

三、消防信號蝶閥的原理

該系列蝶閥中線對夾式結構，采用蝸輪、蝸桿傳動，旋轉手輪時，凸輪隨之轉動，按預定位置將信號裝置上觸頭壓下或放開，相應輸出“通”“斷”電信號，顯示蝶閥的啟必狀態。

另外，信號蝶閥還可以通過凸輪上指示板直觀的看出閥的啟閉狀態，指示板與管道平行為全開，與管道直為全關位，手輪按順時針?lè)较蛐D(zhuǎn)由開到關，反之，閥門由關到開。

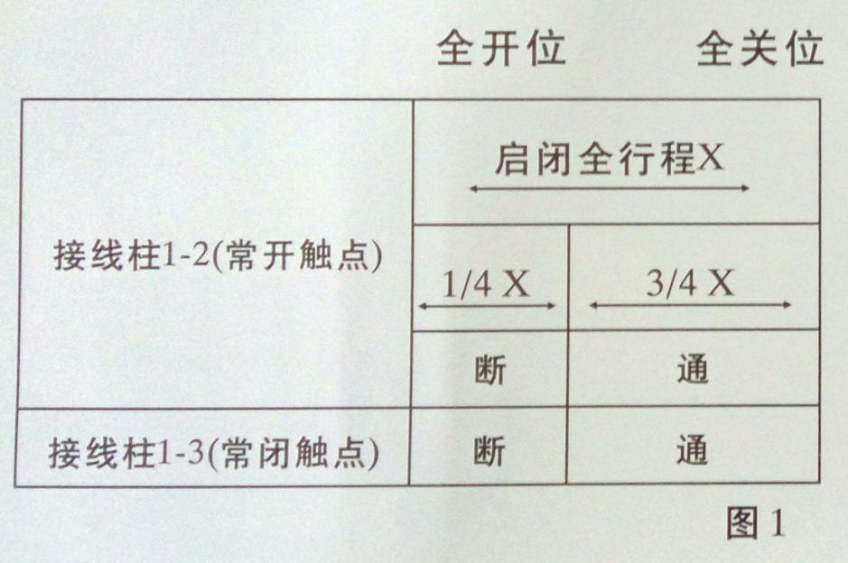

輸出電信號的特性

四、消防信號蝶閥的用途

本系列產品主要適用于消防系統中控制閥門，要求常開的場合，當閥門開或關到指定位置時，閥門上的信號裝置便可發出信號送至消防檢測中心，可以顯示出蝶閥開啟或關閉，以防止閥門誤關閉而影響自動噴水滅火功能。也可作給排水系統管理上的控制閥門。

五、輸出信號的接線方法

本系列產品的輸出信號有兩種形式

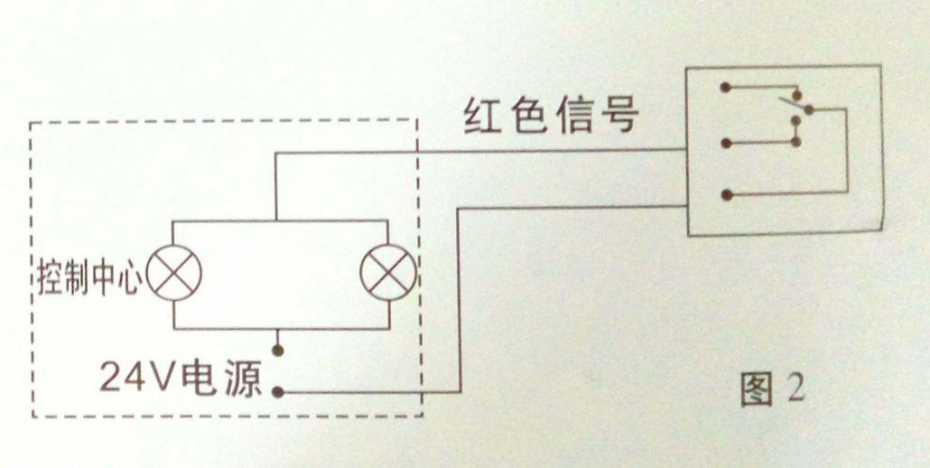

形式1：只使用常開觸點，常閉觸點不用

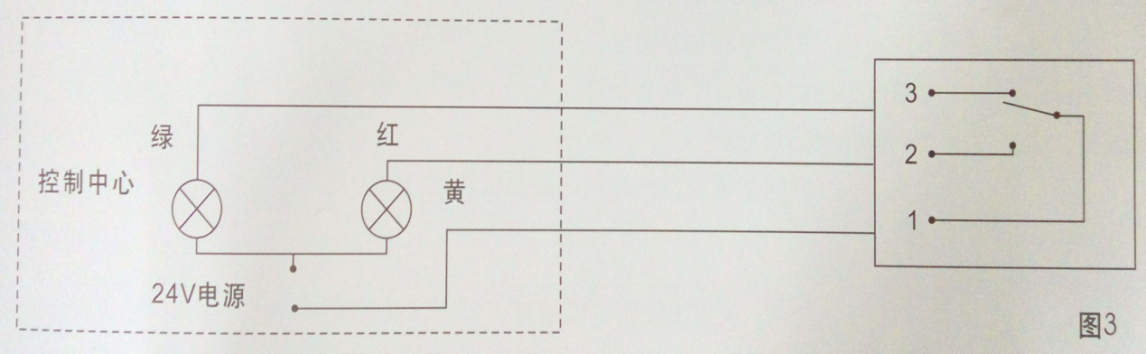

形式2：常開，常閉觸點均使用

由圖中可見，閥門為開位時，綠色信號燈亮，紅色信號燈滅，當閥門關到指定位置時，綠色信號燈來，紅色信號燈亮。

六、消防信號蝶閥的主要性能

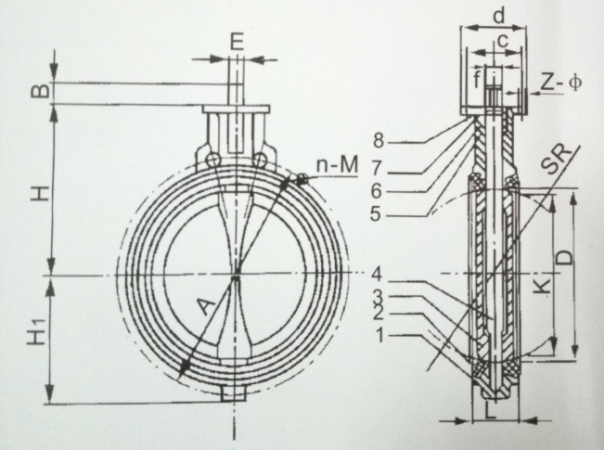

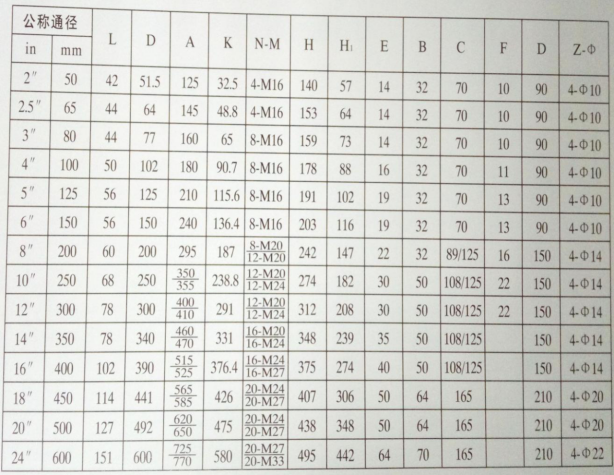

七、消防信號蝶閥的主要外形尺寸及連接圖

八、安裝使用

   1、本廠出廠的信號蝶閥均按標準嚴格檢驗，試驗合格。用戶在安裝使用時，請勿隨意擰動產品各部位的零件。安裝前應首先確認本產品能與運行工況相符，并將閥門內腔擦試干凈。

   2、接信號線時，可任選擇上述接線形式中一種，只要將引出黃線接電源24V，將紅線(常開)，藍線（常閉）接至消防控制中心，作為輸出信號即可。接線完畢，可旋轉手輪檢查有否啟閉信號輸出。

   3、安裝后，管道進行強度試驗前，應將管道內腔沖洗干凈，并將閥門蝶閥打開。
