氣動蝶閥是工業設備中常見的閥門，其中的氣動蝶閥是工業管路系統中較為常見的閥門之一，具有開關切斷、比例調節、緊急切斷的作用，且開關迅速，構造簡單，易維護，在低壓大中口徑管道上的使用越來越多!但由于氣動蝶閥的連接方式多樣，結構形式也都不盡相司，導致很多人在選擇氣動蝶閥型號時，常常拿握不定，為減少出現這樣的情況，下面小編給大家介紹一下氣動蝶閥型號是怎么編制的？相信大家看完之后會對相關方面的內容有所了解的。

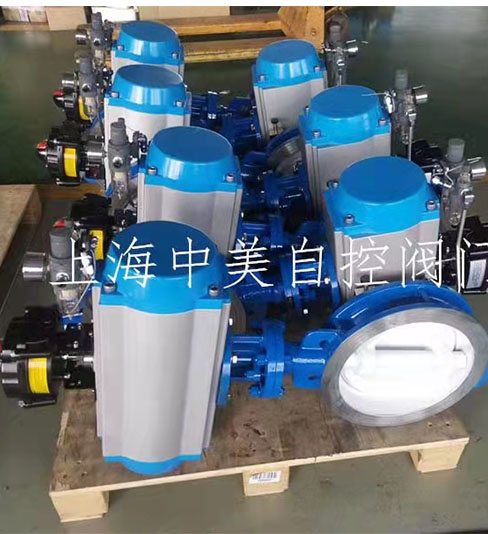

先來看看相關產品的詳細情況：

氣動蝶閥型號編制說明包含對蝶閥附加條件的增加、連接方式的不同、傳動方式的升級、結構形式的改変、壓カ的高低以及耐溫耐壓耐磨材質的要求等多方面進行解釋?zhuān)＞S對大家在選型的時候有所幫助。

氣動蝶閥型號的表示：

氣動蝶閥代號：BD保溫蝶、SD申縮、TLD脫硫蝶閥、DKS快速蝶、FDBD方形百葉蝶。

蝶編制代號：D表示的是蝶閥。

傳動形式代號：手動、3表示的是輪傳動、6表示的是氣動傳動、7表示的是液動、9表示的是電動。

連接方式代號：4法蘭式、6焊接、7對夾式。

結構形式代號：1表示的是中線型、2表示的是雙偏心、3表示的是三偏心、4表示的是変偏心、5表示的是單偏心。

密封材料代號：H不銹鋼、X膠、F聚四氟乙烯、FX復合橡膠、M蒙爾合金、Y硬質合金、W體直接加工。

壓力等級代號：10＝PN1.0Mpa、16＝PN1.6、25＝PN2.5、40＝PN4.0、PN是國內壓力的代號，MPA是壓力的單位，一公斤等于0.1Mpa。

Class150LB＝1.6mpa、300LB＝2.5-4.0mpa、Classa是美制美標代號，LB是美標磅級單位。

閥體材質代號：C鋼、P不鋼304、R不銹316、AL特種合全鋼、Z鑄鐵、Q球墨鑄鐵、N尼龍。

以上為常見的氣動蝶閥相關代號，因工況特殊需定做的產品，可根據設計方案進行選型。現在大家了解氣動蝶閥的型號是怎么編制的了嗎？希望小編今天介紹的內容能夠幫到大家，如果還有問題可以咨詢網站的專業顧問或拔打電話021-66368888。
