技術規范
設計依據
GB標準
設計標準
GB/12238-1989
實驗和檢驗
JB/T9092
-
一、氣動衛生級蝶閥的主要參數:
產品名稱
氣動衛生級蝶閥
產品型號
D681X
產品口徑
15-150MM
產品壓力
1.0Mpa-2.5Mpa
閥體材質
304，316，316L
閥板材質
304，316，316L
密封材質
NBR,EPDM,PTFE
適用溫度
≤80℃
適用介質
水，氣體，油品等
控制方式
開關型，調節型
驅動方式
手動、氣動、電動
二、氣動執行器的主要參數:
氣動執行器型號
ZM-AT系列,ZM-GT系列單雙作用氣動執行器
供氣壓力
0.5-0.7MPA
氣源接口
G1/4"、G1/8"、G3/8"、G1/2"
作用形式
單作用氣動執行器,雙作用氣動執行器

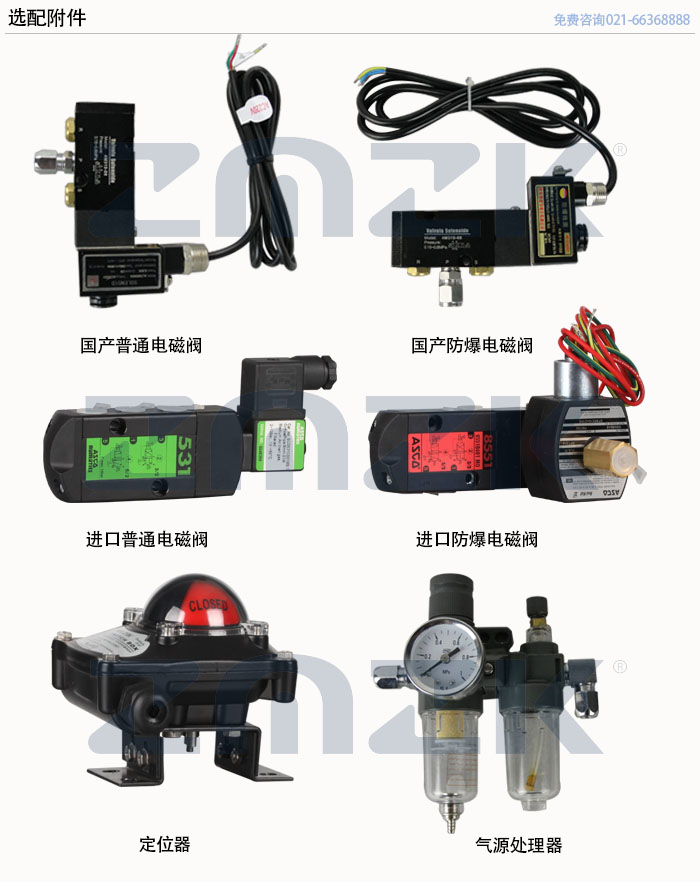

可配附件
電磁閥,限位開關,二聯件,手輪機構等

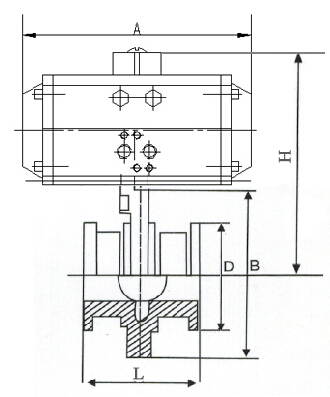

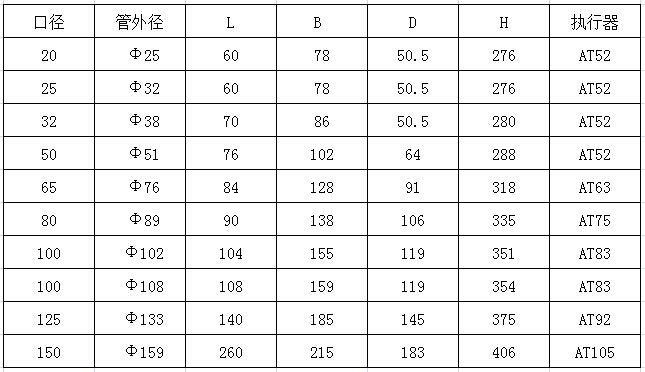

三、衛生級氣動蝶閥的外形尺寸圖:
注：以上尺寸僅供參考，具體尺寸以實物為準。
