一、法蘭硬密封氣動蝶閥概述:

       法蘭硬密封氣動蝶閥采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。

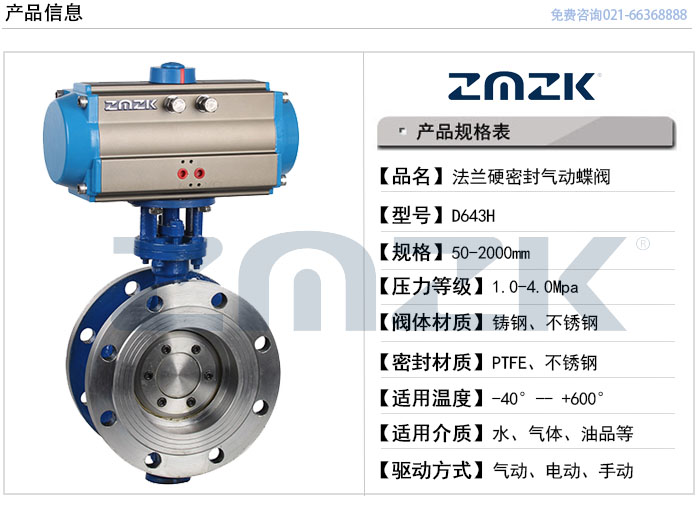

產品名稱	法蘭硬密封氣動蝶閥
產品型號	D643H
產品口徑	50-1200MM
產品壓力	1.0Mpa-4.0 Mpa
閥體材質	鑄鋼，不銹鋼304，316，316L
閥板材質	鑄鋼，不銹鋼304，316，316L
驅動方式	蝸輪、手動、氣動、電動

二、法蘭硬密封氣動蝶閥的主要特點:

1、設計采用三偏心原理，開啟密封即分離，關閉接觸即密封，因此密封性能可靠；

2、密封圈選用不銹鋼材料，在高溫和冷態工況下，密封無應力變形，具有耐高溫、耐腐蝕、使用壽命長的特點；

3、軸向定位裝置，解決軸向密封面磨損泄漏的難題，傳動裝置可任意方向安裝；

4、過流面積大，流阻系數小，流通能力強；

5、抗老化、抗輻射、經久耐用；

6、密封可調節，10萬次壽命無泄漏。

三、法蘭硬密封氣動蝶閥的執行標準:



制造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92



四、氣動執行器的主要參數:



氣動執行器型號	ZM-AT系列,ZM-GT系列單雙作用氣動執行器
供氣壓力	0.5-0.7MPA
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
作用形式	單作用氣動執行器,雙作用氣動執行器

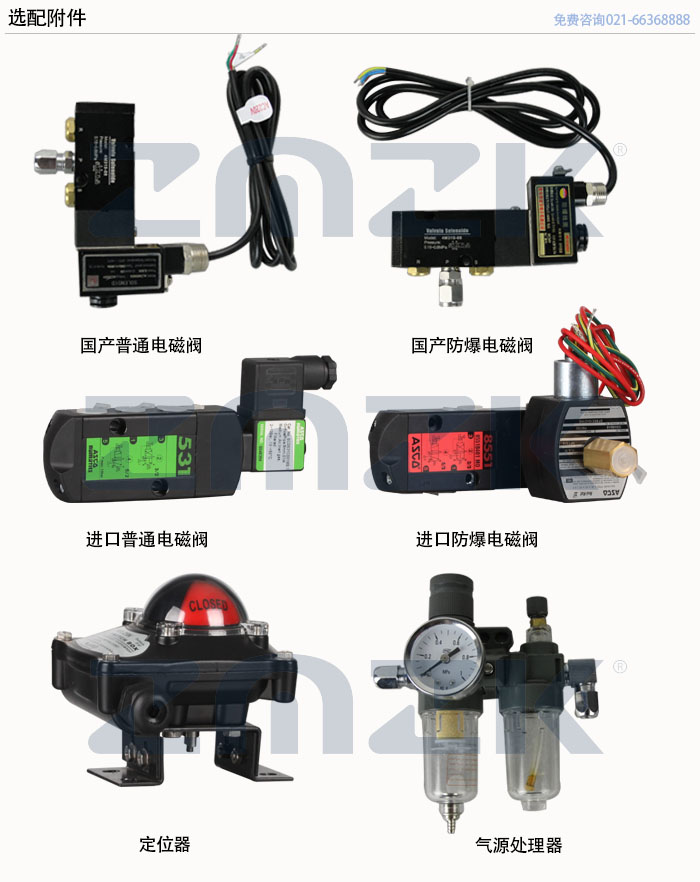

可配附件	電磁閥,限位開關,二聯件,手輪機構等

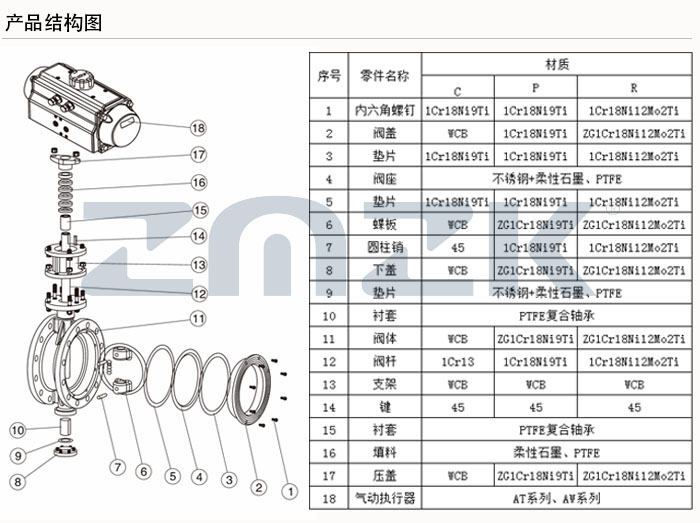

五、法蘭硬密封氣動蝶閥的主要零部件材料:



零件名稱	主要材料
閥體	鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶閥	鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
密封圈	不銹鋼與耐高溫石棉板組合成多層次
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	柔性石墨



六、報價須知:

1.閥體參數:口徑,工作壓力,閥體材質,使用介質,連接形式等參數

2.執行器:執行器形式,控制方式,控制信號(4-20MA),作用方式(氣-開式,氣-關式)

3.可選附件:電磁閥,限位開關,二聯件

請盡量詳細提供關于法蘭硬密封氣動蝶閥的參數,方便我公司技術人員為您準確選型,如有任何疑問,請致電我們021-66368888,我們一定會盡心盡力為您提供優質的服務.
