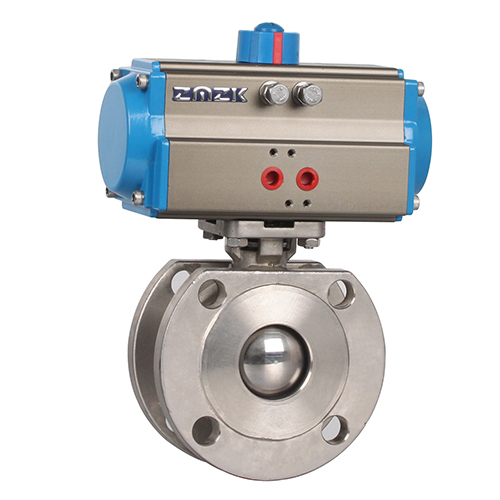

技術規范
設計依據		GB標準
設計標準		GB/12237

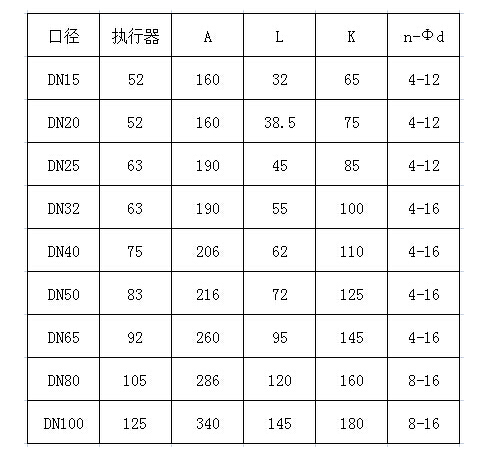

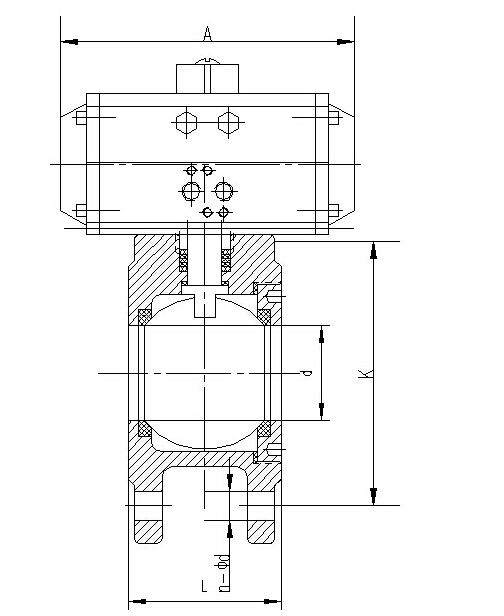

結構長度	法蘭連接	OVQB標準
連接法蘭尺寸		GB/9113、JB/T79
實驗和檢驗		JB/T9092

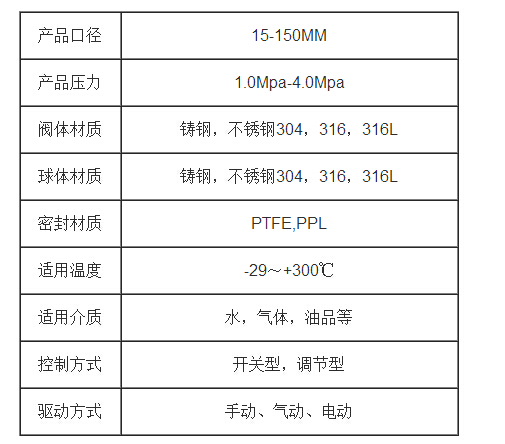

技術參數
公稱通徑	DN15~150mm
連接方式	對夾

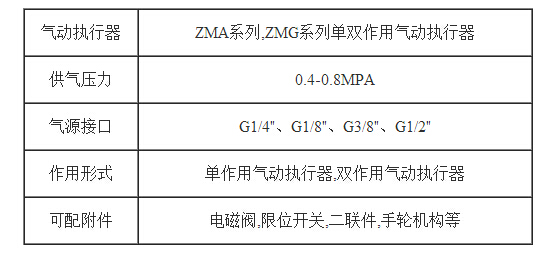

氣缸配置	ZMA執行器
氣缸形式	雙作用、單作用（彈簧復位）
控制方式	開關型、調節型
公稱壓力	10、16、25、40bar（如需更高壓力訂貨時請注明）
氣源壓力	雙作用：4~8bar、單作用：5~8bar
環境溫度	標準型:-20~80℃

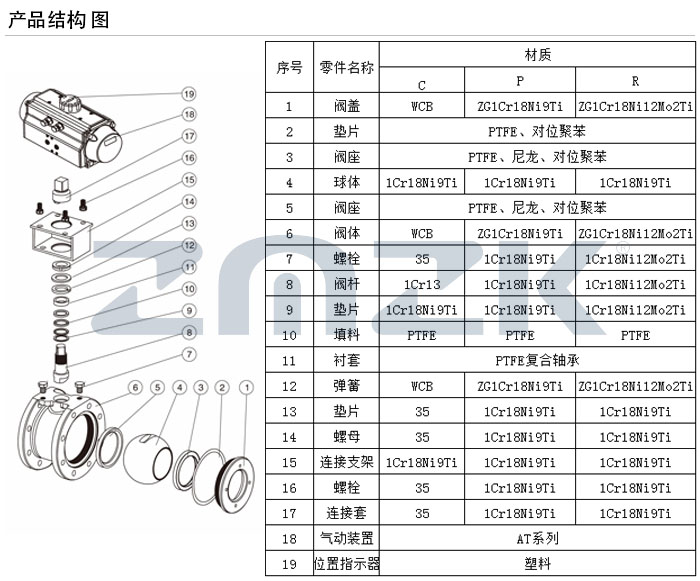

閥體材質	碳鋼（C）、不銹鋼（304、316、316L）
密封材質	聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）、硬質合金（Y）

備注：其它特殊密封材質或特殊溫度亦可根據客戶要求設計制造
