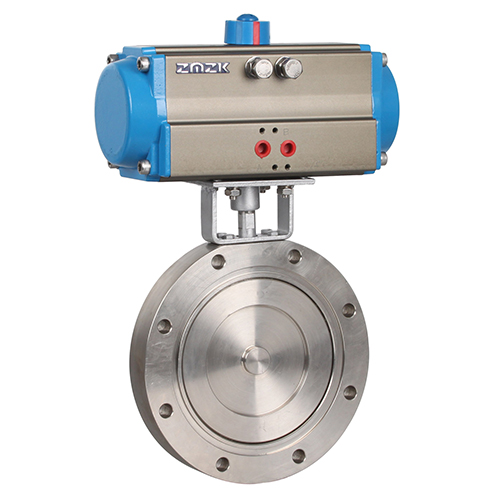

一GIQ高真空氣動蝶閥概述:
GIQ系列氣動真空蝶閥的氣動執行器是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅動蝶閥，作啟閉運動，從而達到接通或切斷真空管路中氣流的目的。氣動真空蝶閥是目前一種新型的氣動執行器控制的氣動真空蝶閥，分為雙作用和單作用(彈簧復位)氣缸。氣動真空蝶閥可選配反饋信號裝置及電氣閥門定位器。氣動真空蝶閥適用的工作介質為空氣及非腐蝕性氣體。

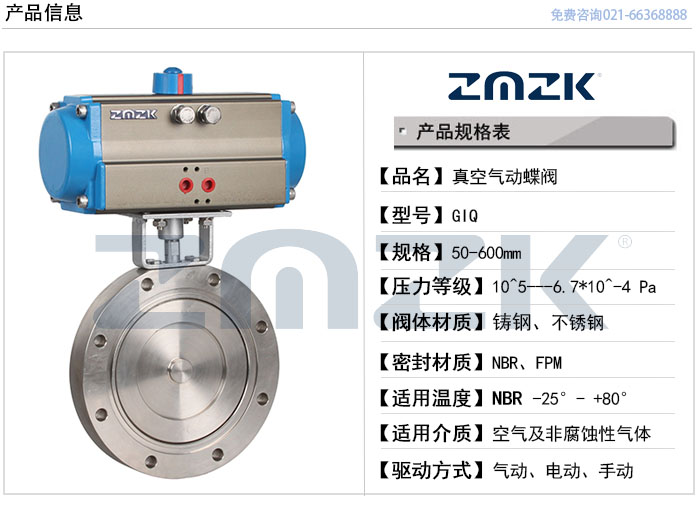

產品名稱
高真空氣動蝶閥
產品型號
GIQ
產品口徑
50-1200MM
產品壓力
0.25Mpa以下
閥體材質
鑄鋼，不銹鋼304，316，316L
閥板材質
鑄鋼，不銹鋼304，316，316L
驅動方式
蝸輪、手動、氣動、電動
二、真空氣動蝶閥的主要特點:
1. 閥門能承受正壓力
2. 閥桿不上下竄動；
3. 氣動真空蝶閥氣缸采用1/4旋轉式氣缸，角度可調 1°～5°。
高真空氣動蝶閥的執行標準:
制造標準
GB/T 122387-89
法蘭標準
GB9113-2000、GB17241.6-1998
結構長度標準
GB12221-89
檢驗標準
GB/T 13927-92
四、氣動執行器的主要參數:
氣動執行器型號
ZM-AT系列,ZM-GT系列單雙作用氣動執行器
供氣壓力
0.5-0.7MPA
氣源接口
G1/4"、G1/8"、G3/8"、G1/2"
作用形式
單作用氣動執行器,雙作用氣動執行器

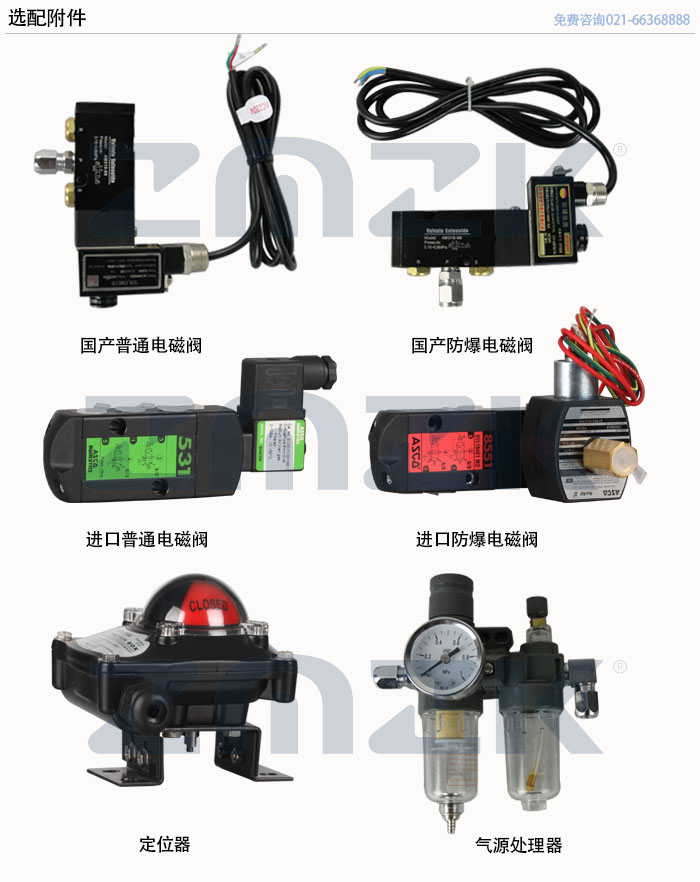

可配附件
電磁閥,限位開關,二聯件,手輪機構等
五、真空氣動蝶閥的主要零部件材料:
零件名稱
主要材料
閥體
鑄鋼、不銹鋼
蝶閥
鑄鋼、不銹鋼
密封圈
丁腈橡膠、氟橡膠
閥桿
鑄鋼、不銹鋼
填料
氟塑料
六、關于產品質量
1.本公司所有產品質保期為提貨之日起12個月,質量三包,質保期后供方有償提供配件及技術服務.
2.如有需要定做的,可以和我們聯系,歡迎來電咨:021-66368888
八:報價須知:
1.閥體參數:口徑,工作壓力,閥體材質,使用介質,連接形式等參數
2.執行器:執行器形式,控制方式,控制信號(4-20MA),作用方式(氣-開式,氣-關式)
3.可選附件:電磁閥,限位開關,二聯件
請盡量詳細提供關于高真空氣動蝶閥的參數,方便我公司技術人員為您準確選型,如有任何疑問,請致電我們021-66368888,我們一定會盡心盡力為您提供優質的服務.
-
